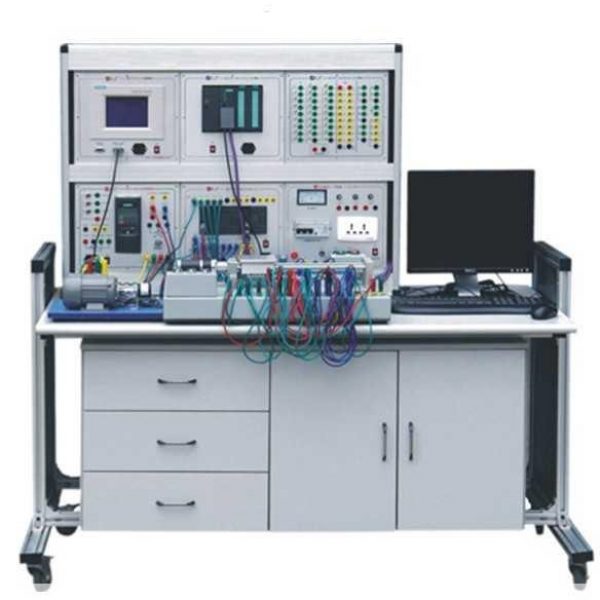

Mô hình thực hành PLC S7-300 SIEMENS

ĐẶC ĐIỂM CHUNG:
– Khảo sát phần cứng của PLC S7-300
– Cách đấu nối phần cứng PLC S7-300
– Nâng cao khả năng lập trình đối với những ứng dụng nâng cao sử dụng ngôn ngữ Simatic Manager

THÔNG SỐ KỸ THUẬT:
– Khung gá lắp:
Số tầng: 2 tầng, chiều cao mỗi tầng theo tiêu chuẩn 300 mm
Chất liệu: Bằng nhôm tiêu chuẩn EU phủ Anod chống xước và thẩm mỹ

– Bàn thực hành:
Khung bàn bằng nhôm, kích thước: D-1200xR-600xC-730mm
Mặt bàn bằng gỗ công nghiệp dày 30mm

– Tủ đựng dụng cụ:
03 ngăn kéo, Kích thước: 450x720x550mm
Tủ làm bằng gỗ ép công nghiệp có màu ghi sáng
Có bánh xe để dễ dàng cho việc di chuyển

– PLC S7-300 CPU 313C
Nguồn cung cấp: 24 VDC
Loại CPU: 313C
Số đầu vào số: 24 đầu
Số đầu ra số: 16 đầu
Số đầu vào tương tự: 4 đầu
Số đầu ra tương tự: 2 đầu
Cổng truyền thông: 01 cổng MPI
03 bộ đếm tốc độ cao đến 30kHz
Giao tiếp PROFIBUS SP
Bộ nhớ chương trình 64kByte
– Bộ nguồn chuẩn cung cấp 24VDC, 3A
– Cáp lập trình để kết nối với máy tính

– Thẻ nhớ chương trình:
Loại thẻ: MMC
Dung lượng: 64Kb
Có lớp bảo vệ bảng mạch tiếp xúc
Tốc độ truyền có thể lên tới 52MB/s
Số lượng: 01 cái

– Module CPU đã được gá lắp trên bộ thí nghiệm:
Các công tắc mô phỏng tín hiệu vào mức “1” hoặc “0
Có đèn báo mức tín hiệu ngỏ vào
Đầu vào/ra sử dụng jack cắm 4mm chống giật
Có đèn báo mức logic của tín hiệu ngỏ ra

– Mô hình có thể kết nối với các thiết bị ngoại vi:
Tín hiệu số từ các cảm biến hay nút nhấn
Tín hiệu analog từ biến trở hay cảm biến ngỏ ra điện áp
Điều khiển các contactor, relay và các thiết bị đóng cắt khác
Đầu vào/ra sử dụng jack cắm 4mm chống giật

– Biến trở để điều chỉnh tín hiệu ngõ vào tương tự
– Đồng hồ đo dòng: 01 cái loại chỉ thị số
– Đồng hồ đo áp: 01 cái loại chỉ thị số
– Module biến tần để điều khiển động cơ
– Module điều khiển động cơ servo DC

– Máy vi tính

Loại pentium có các thông số kỹ thuật thông dụng trên thị trường tại thời điểm mua sắm
Tốc độ xử lý (CPU): Intel® Pentium® Dual-Core 2.7Ghz
Ổ cứng: Dung lượng 160GB
Bộ nhớ trong (RAM): dung lượng 1GB
Màn hình LCD: Độ rộng 17″
Ổ DVD có chức năng đọc
Thiết bị kèm theo: chuột, bàn phím, dây nguồn
